عدسات أسطوانية محدبة بلانو

عدسات أسطوانية محدبة على شكل خطوط ليزر إلى خطوط دقيقة ، مثالية للمسح بالليزر ، والقياسات ، وقارئات الباركود. مصنعة بأسطح فائقة النعومة وطلاء ناقل حركة عالي ، تقلل من التشتت والتشويه. متوفر في السيليكا المنصخة ، ZnSe ، أو من أجل الأشعة فوق البنفسجية إلى تطبيقات الأشعة تحت الحمراء.

المنتجات

نظرة عامة على عدسات بلانو أسطوانية محدبة

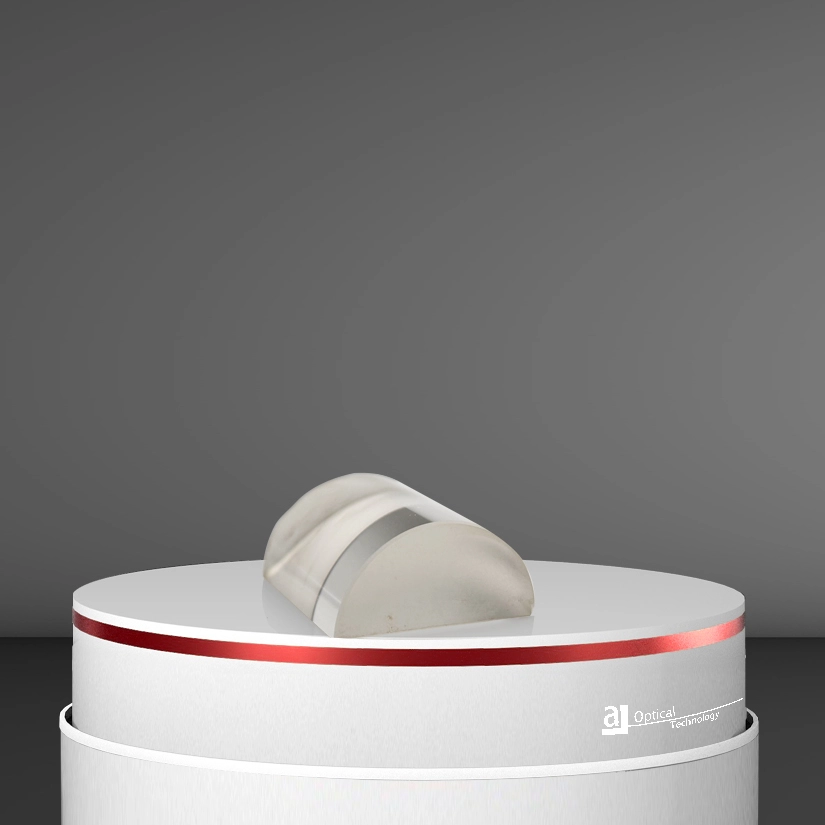

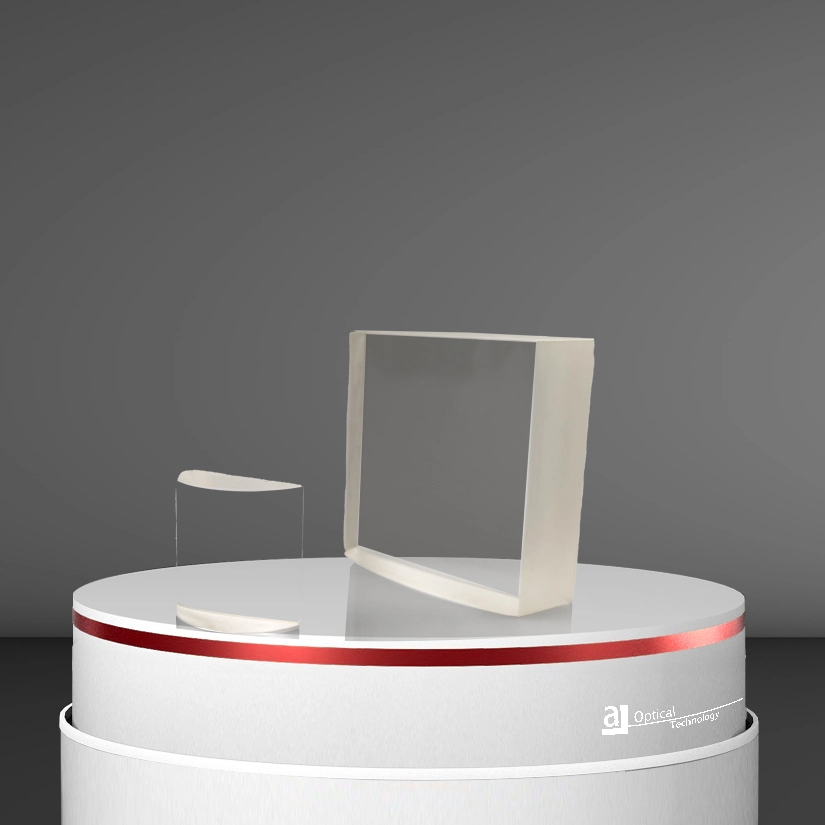

عدسة ATOPTIK Plano-Convex أسطوانية هي عدسة أسطوانية إيجابية مصممة بدقة ، مصممة خصيصًا لتركيز الضوء في خط بدلاً من نقطة. هذه القدرة الفريدة على التركيز تجعلها تؤدي بشكل جيد للغاية في العديد من التطبيقات البصرية عالية الدقة. يشكل السطح المنحني للعدسة الأسطوانية جزءًا من الأسطوانة ، مما يسمح للضوء بالتلاقي على طول نقطة محورية خطية موازية للتقاطع بين السطح الأسطواني ومسطحه المماس.

مواصفات عدسات بلانو اسطوانية محدبة

المواصفات	طبيعي	دقة عالية	Mfg. الحد
مواد	الزجاج البصري	الزجاج البصري	الزجاج البصري
طول التسامح	+ 0/-من من من	+ 0/-من من من	+ 0/-من من من
التسامح العرض	+ 0/-من من من	+ 0/-من من من	+ 0/-من من من
سمك التسامح	+/-من من من من	+/-من من من من	+/-من من من من
التسامح البعد البؤري	+ 1-من	+/-، من	+/-، من
تركيز	3 دقيقة قوس	1 دقيقة قوس	30 ثانية قوس
جودة السطح	60-40	40-20	10-5
شكل السطح	3 امدا	2 امدا	1 لامدا
عدم انتظام السطح	1 لامدا	قماشية	قماشية
فتحة واضحة	> Ks	> Ks	100%
شطبة	+/-مكعب * 45 درجة	+/-مكعب * 45 درجة	+/-مكعب * 45 درجة

ملامح بلانو محدبة عدسة اسطوانية

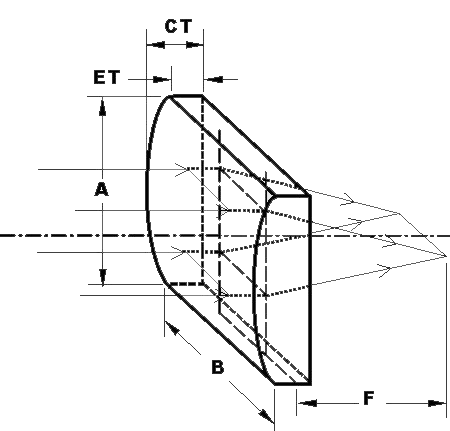

هيكل بلانو محدب
تتميز العدسة الأسطوانية المحدبة للسطح المسطح الواحد وسطح أسطواني محدب واحد مع طول بؤري إيجابي. على عكس العدسات المحدبة الكروية ، تركز هذه العدسة أو تكبر الضوء في بعد واحد فقط ، مما يعزز أداء التصوير الاتجاهي.
مجموعة واسعة من التطبيقات
تتفوق هذه العدسة في تطبيقات متعددة ، بما في ذلك المسح بالليزر ، والتحليل الطيفي ، وأشعة الليزر الصبغة ، والبصريات الصوتية ، والمعالجات البصرية ، وغيرها من الأنظمة التي تتطلب تركيزًا خطيًا. كما أنها مثالية لتصوير الخطوط ومهام التكبير الأحادي المحور.
خيارات طلاء مخصصة
يتم تزويد العدسات غير المصقول افتراضيًا لاستيعاب احتياجات الطول الموجي والتطبيقات المختلفة. لمتطلبات الطلاء المحددة ، يرجى الاتصال بفريق مبيعات ATOPTIK لمزيد من المعلومات.
