عدسة قضيب

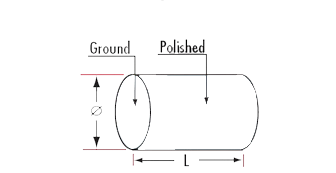

عدسات قضيب ATOPTIK مصنوعة من زجاج بصري عالي الدقة أو سيليكا تنصهر بالأشعة فوق الحمراء ، مما يوفر خصائص نقل ممتازة ومنخفضة تشتيت للاستخدام في الأطوال الموجية للأشعة فوق بأشعة فوق بنفطية ومرئية ونير (قرب الأشعة تحت الحمراء). المحيط مصقول بدقة ، وكلا الطرفين أرضي ، مما يتيح للعدسة تركيز الضوء الموازي في خط ، على غرار وظيفة العدسة الأسطوانية. تستخدم هذه العدسات على نطاق واسع في تشكيل شعاع الليزر ، والمسح الضوئي بالليزر الصناعي ، والتصوير الطبي الحيوي ، وغيرها من الأنظمة البصرية عالية الدقة. مع الأداء البصري المتميز والثبات ، عدسات قضيب ATOPTIK مثالية للتطبيقات في الأجهزة البصرية البحثية والصناعية والطبية.

المنتجات

نظرة عامة على عدسة قضيب

عدسات قضيب ATOPTIK ضرورية في أنظمة الليزر عالية الطاقة وخطوط شعاع السنكروترون ، تقدم أداءً متميزًا في ظل ظروف صعبة. مع مؤشر الانكسار شبه الشكل عبر المقطع العرضي ، تظهر هذه العدسات تأثير التركيز الذاتي على الشعاع ، مما يجعلها مثالية للأنظمة البصرية المتوازية بالألياف. مع استمرار ارتفاع متطلبات المكونات البصرية عالية الدقة ، خاصة في تجاويف الليزر عالية الطاقة ومقاييس التداخل لمسافات طويلة ، تضمن ATOPTIK أن عدسات القضبان توفر جودة وثبات استثنائيين لأدوات وأجهزة الاختبار المتقدمة.

هذه العدسات مصنوعة من الزجاج البصري عالي الجودة وركائز السيليكا المنصهرة بالأشعة فوق البنفسجية ، وتقدم نقلاً ممتازًا عبر الأشعة فوق البنفسجية ، والأطوال الموجية المرئية ، وNir ، وهي مثالية للاستخدام في كل من التطبيقات البحثية والصناعية.


مواصفات عدسة قضيب

مواد	السيليكا المنصهرة بالأشعة فوق البنفسجية الزجاج البصري
القطر	2.2 مليمتر ~ 20 + +/-
الطول	3 ~ 12 كشاف + +/-من
فتحة واضحة	> من محيط ضياء) * 10 طول namline
جودة السطح	Cudch خدش/حفر
شكل السطح	1 عدم انتظام الطول الموجى
حافة شطبة	45 درجة +/15 درجة ماكس شطبة = من من من من من شطبة
طلاء	طلاء صلب MgF2 متمركز عند 780 نانومتر

ملامح عدسة قضيب

تشكيل الشعاع: يقومون بتحويل مصدر ضوء نقطة موازي إلى تركيز خط ، مثالي للتطبيقات مثل مسح الباركود ، وكاشفات خطية ، والإضاءة الثلاثية الأبعاد.
أبعاد الصورة القابلة للتعديل: تقوم بضبط ارتفاع الصورة دون تغيير العرض ، مما يوفر المرونة في التصميمات البصرية.
تأثير التركيز الذاتي: مؤشر الانكسار المكافئ يعزز تركيز الشعاع ، ويستفيد من أنظمة عالية الدقة مثل الليزر ومقاييس التداخل.
تنوع المواد: مصنوعة من الزجاج البصري أو السيليكا المنصهرة بالأشعة فوق البنفسجية ، فهي تنقل الأشعة فوق البنفسجية ، والضوء المرئي ، وضوء نير ، مما يجعلها متعددة الاستخدامات.
قدرة عالية الطاقة: مناسبة لأشعة الليزر عالية الطاقة وخطوط شعاع السنكروترون ، والحفاظ على الأداء في ظل الطاقة العالية.
الدقة والثبات: مصممة لأنظمة عالية الدقة ، توفر أداء مستقر ومتسق.
مدمجة ومتينة: تصميمها المدمج والقوي يجعلها مناسبة للبيئات المحدودة المساحة أو القاسية.

كتالوج المنتجات من عدسة قضيب

اكتب لا.	القطر (مم)	الطول (مم)
AT-R-1.5x3	1.5	3
AT-R-1.5x3.3	1.5	3.3
AT-R-1.5x6	1.5	6
AT-R-1.5x9	1.5	9
AT-R-1.6x3.8	1.6	3.8
AT-R-1.8x9	1.8	9
AT-R-2x6	2	6
AT-R-2x8	2	8
AT-R-2.5x7	2.5	7
AT-R-3x4.3	3	4.3
AT-R-3x12	3	7
AT-R-3x8	3	8
AT-R-3x9	3	12
AT-R-4x6	4	6
AT-R-4x12	4	12
