موشور سقف

نظرة عامة على موشور السقف

تشتهر المنشور على السطح بحجم أصغر وقدرة على محاذاة العدسة الموضوعية والعدسة في خط مستقيم ، مما يجعلها شائعة الاستخدام في مناظير مدمجة للغاية. بالمقارنة مع المنشور البوري ، فإن المنشور على السطح له عيوبان رئيسيتان:

فقدان أكبر للضوء: يسبب المنشور على السطح المزيد من فقدان الضوء ، مما يؤدي إلى صورة أكثر قتامة.

متطلبات دقة التجميع العالية: من الصعب تصنيعها بسبب الدقة العالية المطلوبة ، مما يجعلها أكثر تكلفة. يمكن أن تتطابق منشورات السقف عالية الجودة ، ولكن بشكل عام لا تتجاوز ، أداء منشورات البوررو.

مواصفات المنشور سقف

ميزات المنشور سقف

الميزات الهيكلية:

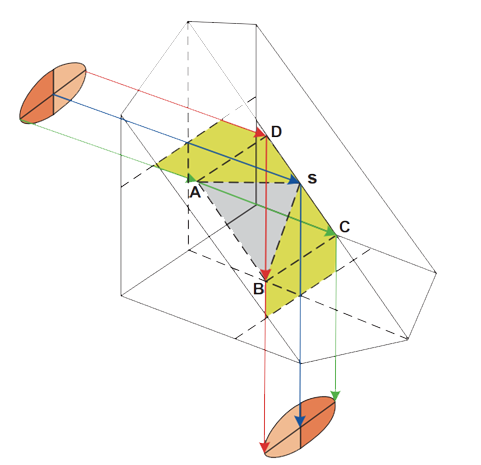

يتكون منشور السقف من سطحين عاكسين متعامدين بشكل متبادل ، ويعرفان باسم أسطح السقف. يسمح هذا التصميم للموشور على السطح بإضافة انعكاس واحد دون تغيير اتجاه المحور البصري واتجاه التصوير في القسم الرئيسي ، وبالتالي تغيير العدد الإجمالي للانعكاسات من فردي إلى حتى ، تلبية متطلبات تشابه صورة الكائن.

الأداء البصري:

فقدان الضوء: بالمقارنة مع المنشور البوررو ، فإن المنشور على السقف يعاني من فقدان أكبر للضوء ، مما يؤدي إلى صورة أكثر قتامة.

دقة التجميع: يتطلب المنشور على السطح دقة تجميع عالية ، مما يجعل من الصعب تصنيعه وأكثر تكلفة.
