منشور إسفيني

نظرة عامة على المنشور الإسفيني

تلعب مناشير الإسفين دورا حاسما في التحكم في شعاع الليزر. يمكن أن تعمل لوحدها ، بتشتيت أشعة الليزر إلى زوايا محددة ؛ ويمكن لموشور واحد أن يغير شعاع الحادث بواسطة ديوبتر واحد (أي ما يعادل انزلاقا 1 على مسافة متر واحد). بدلا من ذلك ، يمكن إقرانها من أجل انحراف الحزمة. يمكن أن تعمل منشورتان إسفينية كمنشورات تشوه ، وتصحيح إخراج الشعاع الإهليجي من أنبوب ليزر وتحريف الشعاع بزوايا مختلفة ضمن نطاق 4stein. من خلال تدوير الموشرين بشكل فردي ، يمكن تحقيق تشكيل الشعاع ، ويستخدم عادة لمسح الشعاع في مواقع مختلفة في تطبيقات التصوير.

ميزة من المنشور إسفين

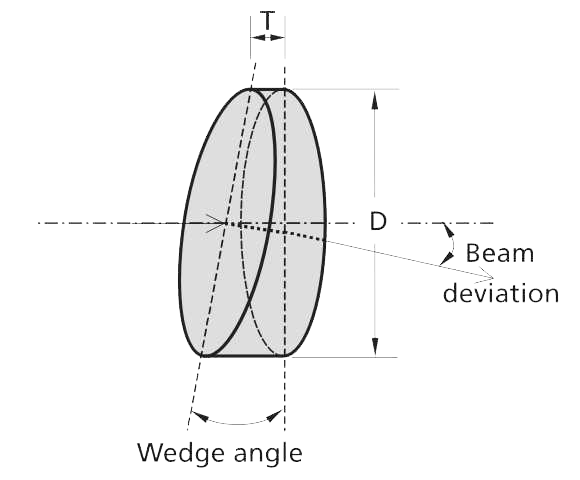

الميزات الهيكلية: يتميز المنشور الإسفيني بسطح مشطوف بزاوية ميل صغيرة ، مما يسمح للمسار البصري بالانحراف نحو الجانب السميك من المنشور. يستخدم بشكل شائع للتحكم في الحزمة وانحرافها ، مما يتيح موشور إسفيني واحد لتغيير المسار البصري للحوادث بزاوية محددة.

خصائص التطبيق: تعتبر منشورات الإسفين أجهزة مثالية لتعديل المسار البصري في مجال البصريات. يمكن لمنشوري إسفين دوارين ضبط اتجاه الحزمة الصادرة ضمن نطاق معين (حوالي 10 درجات). في تكنولوجيا الليزر ، غالبًا ما تستخدم منشورات الإسفين لتصحيح أشعة الليزر ، وتحقيق محاذاة دقيقة وتحديد مواقع الحزمة.

المواد والتصنيع: عادة ما تصنع منشورات الإسفين من الزجاج البصري أو البلورات ، مع اختيار المواد اعتمادًا على الأداء البصري المطلوب واحتياجات التطبيق. يمكن أن تخضع أسطحها لعلاجات الطلاء لتعزيز النفاذية الطيفية أو الانعكاس المحدد.

استجابة طيفية: بعض موشورات الإسفين ، مثل تلك المستخدمة للضوء بالأشعة تحت الحمراء ، لها نطاقات إرسال طيفية محددة ، على سبيل المثال ، 2-12 ميكرومتر ، مما يجعلها مناسبة للأنظمة البصرية بالأشعة تحت الحمراء.

مواصفات المنشور الإسفيني
